柔性輸送線及配件簡介

一、輸送線及分類

輸送線是為了提高加工或生產效率而設計的一種用來輸送原料、半成品或產品的專用設備。它采用輸送鏈(帶或板)與輸送粱間以摩擦滑動、連續輸送物料的方式進行工作。輸送線多用于以流水作業方式的企業和部門。輸送線可分為以下幾種。

1、按作業面方式分為：

(1)平動輸送線：運載物料在兩點直線間或多點直線間平面上運動。如：流水作業線;

(2)升/降輸送線：將物料直線提升或直線下降的輸送線。如：一、二樓間的物料輸送線。

(3)柔性輸送線：可運載物料平面轉彎、爬升、下降，并可按工藝要求使物料自動排隊的輸送線。 如：平面間、樓層間的連續生產物料輸送。

2、按鏈板材質分為：

(1)塑膠鏈板線

(2)不銹鋼鏈板線

(3)不銹鋼面塑膠鏈板線

二、柔性輸送線基本構成

柔性輸送線由以下基本部分構成。

(1)輸送鏈：由白色、高強度工程塑制成。可分為平板鏈、通用鏈、鋼頂鏈、楔形鏈、滾珠鏈、毛刷鏈、彈性鏈等。

(2)輸送粱：由表面經陽極氧化處理的鋁合金型材和摩擦滑軌構成。可分為標準型、加強型。

(3)輸送架體：也是由表面經陽極氧化處理的鋁合金型材構成。分為輕型、中型、重型。

(4)驅動裝置：由粉末冶金工藝壓鑄成型的鋁制驅動頭尾構成。分為單驅動、雙驅動和中間驅動等。

(5)導向裝置：可使物料始終在鏈板中間位置運行的兩邊護欄。

(6)轉彎裝置：鏈板轉彎時的內支撐裝置。分為水平彎頭、垂直彎頭、水平輪彎頭及水平輪等。

(7)附件：有連接件、盛液盤等。

三、部件及特點

1、柔性輸送線性能參數

(1)單個驅動頭的**輸送長度：25M

(2)工作溫度：-20℃～+60℃

(3)輸送速度：50M/min

(4)鏈節距：38.1mm

(5)小轉彎半徑：R150mm

(6)抗拉強度：4000N

(7)鏈板重量：0.7KG/M

2、柔性輸送線特點

(1)潔凈：整線由白色高強度工程塑料鏈板與表面經陽極氧化的鋁合金異型材組裝而成。鏈板為純白色，設備運行無需潤滑，無須定期保養，不會被腐蝕，符合GMP規范。

(2)安靜：設備運行聲音<30Db。

(3)靈巧：由可任意拆裝的組件裝配成具有彈性的傳送系統，配合不同半徑的垂直和水平彎道，可以在任意的3D空間內輸送產品，并可隨時隨地按照你的生產現狀進行調整。可以完成水平、爬坡、垂直、轉彎、螺旋、夾持、懸掛、翻轉、旋轉等輸送形式。

(4)簡便：整線安裝無需任何特殊工具，只需常用手工工具，即可由單人完成基本拆裝工作。

(5)穩定：穩定的性能可保證被送的產品在輸送的過程中不發生翻倒和滑落。

3、主要應用行業

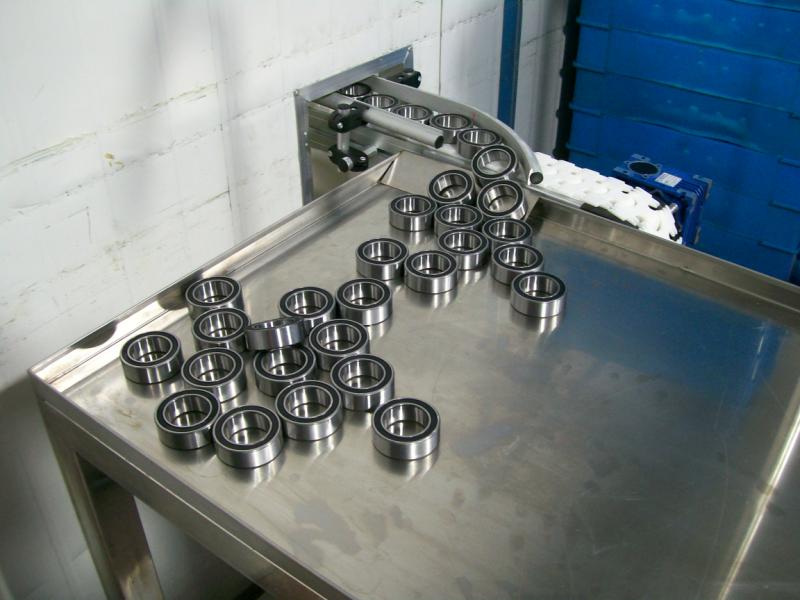

應用于食品、飲料、卷煙、啤酒、礦泉水、紙箱、卷筒紙、軸承加工、齒輪加工、汽車零部件生產、醫藥制藥、電子元件裝配線、包裝線等行業。

柔性鏈?zhǔn)侨嵝枣溳斔蜋C(jī)的重要輸送配件

柔性鏈的特點：

1.柔性鏈板能停止高精度的運動，其各鏈節的磨損伸長平均，能保持十分高的運動精度。

2.柔性鏈的牢靠性也很高，柔性鏈的鏈節是多片式構造，當其中一般鏈片在任務中遭到毀壞時并不影響整根鏈條的任務，使人們可以及時發現并改換，如需增加承載才能只需在寬度方向較小尺寸(增加鏈片排數)。

3.柔性鏈的噪音小，齒形鏈?zhǔn)峭ㄟ^(guò)任務鏈板與鏈輪齒的漸開線齒形停止嚙合傳遞動力，與磙子鏈和套筒鏈相比其多邊形效應分明降低，沖擊小、運動顛簸、嚙合噪音較小。

以上就是柔性鏈的主要用途與特點，其作為流水線的重要輸送配件，在傳動性能上有著特殊的表現。

柔性鏈板又稱齒形鏈無聲鏈。由一組帶有兩個齒的鏈板左右交織并列鉸接而成。每個齒的兩個正面為任務面，齒形為直線，任務時鏈齒外側邊與鏈輪輪齒相嚙合來實現傳動。柔性鏈?zhǔn)且环N應用普遍的機械輸送配件，特別是在高速，低噪音，大中心距的工況下，其性能優于齒形帶，滾子傳動鏈，大有取代齒形帶傳動的趨向。由可任意拆裝的組件裝配成具有彈性的傳送系統，配合不同半徑的垂直和水平彎道，可以在任意的3D空間內輸送產品，并可隨時隨地按照你的生產現狀進行調整。
